Zettingsmonitoring voor bouw en infrastructuur

Wat is zettingsmonitoring?

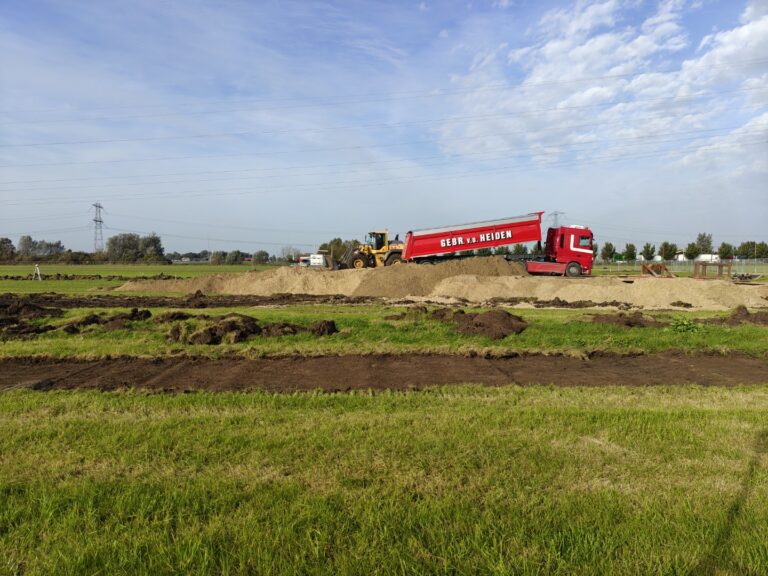

Zetting is de verticale verplaatsing van de ondergrond wanneer grondlagen worden belast of inklinken. Dat gebeurt bijvoorbeeld na een ophoging, bij grondverbetering of tijdens de aanleg van een weg. Met zettingsmonitoring volgt een projectteam hoe deze beweging zich in de tijd ontwikkelt.

De meetgegevens helpen bij praktische beslissingen. Kan een volgende laag worden aangebracht? Verloopt de zetting volgens verwachting? Is aanvullend onderzoek nodig? Monitoring levert de informatie voor die beoordeling, maar de interpretatie blijft onderdeel van het geotechnische proces.

Zakbaken en andere meetmethoden

Een zakbaak bestaat uit een voetplaat met een verticale buis. De plaat beweegt mee met de betreffende grondlaag. Door de hoogte periodiek te bepalen, ontstaat een meetreeks van de zetting. Traditioneel gebeurt dat met waterpassing door een landmeter.

Afhankelijk van het project worden ook extensometers, waterspanningsmeters, inclinometers, satellietradar of GNSS toegepast. De juiste combinatie hangt af van de bodemopbouw, het verwachte gedrag en de informatie die het projectteam nodig heeft.

Automatische metingen met GNSS

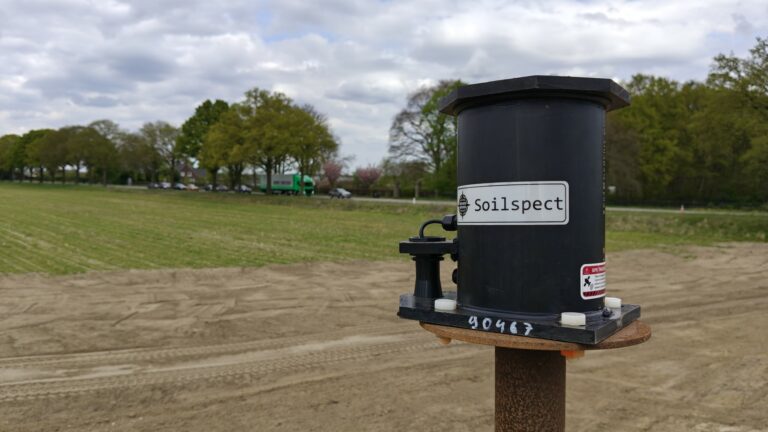

Een GNSS-meetsysteem kan de positie van een zakbaak volgens een configureerbaar schema bepalen. Spot ONE is hiervoor ontworpen en stuurt de resultaten naar een online platform. Hierdoor zijn tussen geplande handmatige rondes vaker nieuwe gegevens beschikbaar.

De haalbare nauwkeurigheid wordt beïnvloed door onder meer satellietzicht, opstelling, meetduur en objecten in de omgeving. Daarom wordt de locatie vooraf technisch beoordeeld. Een automatische meting is alleen waardevol wanneer de installatie, kwaliteitscontrole en interpretatie goed zijn ingericht.

Een bruikbaar monitoringsplan

Leg voor de start vast welke beweging wordt verwacht, waar meetpunten nodig zijn, hoe vaak moet worden gemeten en wie afwijkingen beoordeelt. Spreek ook grenswaarden, rapportagevorm en verantwoordelijkheden af. Zo wordt zettingsmonitoring een beheersmaatregel binnen het project in plaats van alleen een verzameling meetwaarden.
