Wat zijn zakbaken en hoe werken ze?

De functie van een zakbaak

Een zakbaak is een meetpunt waarmee de verticale beweging van een grondlaag wordt gevolgd. Meestal bestaat de installatie uit een voetplaat met een verticale buis. De plaat wordt op het gewenste niveau geplaatst en beweegt mee wanneer de ondergrond inklinkt.

De bovenkant van de buis blijft bereikbaar tijdens de werkzaamheden. Door de hoogte ten opzichte van een afgesproken referentie te bepalen, ontstaat inzicht in de zetting sinds de nulmeting.

Plaatsing en bescherming

De locatie van een zakbaak volgt uit het geotechnische meetplan. Meetpunten liggen bijvoorbeeld in dwarsprofielen, op plaatsen met een afwijkende bodemopbouw of bij kritieke onderdelen van een ophoging.

Een zakbaak moet voldoende zichtbaar en beschermd zijn. Bouwmaterieel, aanvullingen en werkzaamheden rond de buis kunnen de opstelling beschadigen of beïnvloeden. Duidelijke markering en periodieke inspectie voorkomen dat een afwijking in de installatie wordt aangezien voor grondbeweging.

Hoogte meten

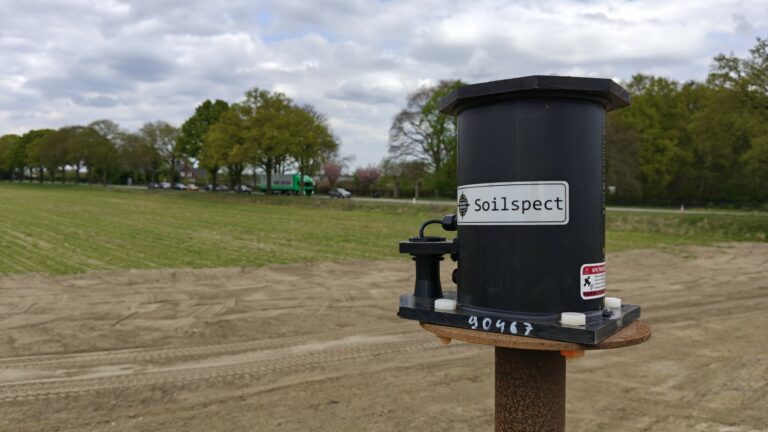

Traditioneel bepaalt een landmeter de hoogte door waterpassing. Voor terugkerende metingen kan ook een GNSS-systeem op de buis worden gemonteerd. Spot ONE is specifiek ontworpen om bestaande zakbaken automatisch volgens een configureerbaar schema in te meten.

De resultaten worden verwerkt en naar het online platform gestuurd. Daar kunnen gebruikers het verloop per meetpunt bekijken. De haalbare nauwkeurigheid hangt af van de locatie en de gekozen meetopzet; vrij satellietzicht is een belangrijke voorwaarde.

Van meetpunt naar beslissing

Een zakbaak levert een hoogteverloop, geen zelfstandig bouwadvies. Combineer de reeks met het ontwerp, de uitgevoerde belasting en eventuele andere geotechnische metingen. Spreek vooraf af wie trends beoordeelt en welke grenswaarden aanleiding geven tot controle of overleg.
