GNSS monitoring wordt steeds vaker toegepast bij zettingsmetingen en geotechnische monitoring. Met behulp van satelliettechnologie kunnen bewegingen van de ondergrond continu en zeer nauwkeurig worden gemeten. Hierdoor krijgen ingenieurs realtime inzicht in zettingen, bodemdaling en mogelijke instabiliteit van infrastructuur.
Traditioneel worden zettingsmetingen periodiek uitgevoerd door landmeters. Met GNSS monitoring kunnen meetpunten echter permanent worden gevolgd, waardoor veranderingen in de ondergrond direct zichtbaar worden.
Dit maakt satellietmonitoring een waardevolle technologie voor projecten zoals:
- infrastructurele werken
- dijkversterkingen
- ophogingen
- bouwprojecten op slappe ondergrond
In dit artikel leggen we uit hoe GNSS monitoring werkt en waarom deze techniek steeds belangrijker wordt binnen de geotechniek.
Definitie: wat is GNSS monitoring?
GNSS monitoring is een meetmethode waarbij satellietsignalen worden gebruikt om de positie van een meetpunt continu en nauwkeurig te bepalen. Door een GNSS-antenne op een object of meetpunt te plaatsen kunnen kleine verplaatsingen in de ondergrond worden gedetecteerd.
GNSS staat voor Global Navigation Satellite System en omvat satellietsystemen zoals:
- GPS (Verenigde Staten)
- Galileo (Europa)
- GLONASS (Rusland)
- BeiDou (China)
Door signalen van meerdere satellieten te combineren kan de positie van een meetpunt tot op centimeter- of millimeterniveau worden bepaald.
Wanneer deze techniek wordt toegepast op meetpunten in de ondergrond spreken we van GNSS zettingsmonitoring.
Waarom zettingsmetingen belangrijk zijn
Zettingen ontstaan wanneer grondlagen onder belasting inklinken of samendrukken. Dit kan gebeuren bij:
- ophogingen met zand
- aanleg van wegen of spoorlijnen
- bouw van gebouwen
- dijkversterkingen
Wanneer zettingen niet goed worden gemonitord kunnen er risico’s ontstaan, zoals:
- scheurvorming in constructies
- instabiliteit van taluds
- ongelijkmatige verzakking van infrastructuur
Daarom worden bij veel projecten zettingsmetingen uitgevoerd om de ontwikkeling van de ondergrond te volgen.
Traditionele zettingsmetingen
Traditioneel worden zettingen gemeten met methoden zoals:
- waterpassing
- mechanische meetinstrumenten
- periodieke GNSS metingen
- zakbaken
Deze metingen worden vaak uitgevoerd door landmeters die meetpunten periodiek bezoeken.
Hoewel deze methoden betrouwbaar zijn, hebben ze ook beperkingen:
- metingen vinden slechts op vaste momenten plaats
- veranderingen tussen metingen blijven onzichtbaar
- handmatige metingen kosten tijd en personeel
Om deze redenen wordt steeds vaker gekozen voor automatische monitoring systemen.
Hoe werkt GNSS monitoring?
Bij GNSS monitoring wordt een GNSS sensor of antenne geplaatst op een meetpunt dat gemonitord moet worden. Dit kan bijvoorbeeld een:
- zakbaak
- meetpaal
- constructie
- damwand
De GNSS ontvanger ontvangt continu signalen van satellieten en berekent daarmee de exacte positie van het meetpunt.
De positie wordt bepaald in drie richtingen:
- X-richting – horizontale positie
- Y-richting – horizontale positie
- Z-richting – hoogte (belangrijk voor zettingsmetingen)
De hoogteverandering in de Z-richting geeft direct inzicht in de mate van zetting.
Door deze metingen continu uit te voeren ontstaat een realtime dataset van de ondergrondbewegingen.
Nauwkeurigheid van GNSS zettingsmonitoring
Moderne GNSS systemen kunnen zeer nauwkeurige metingen uitvoeren. Door gebruik te maken van technieken zoals RTK (Real Time Kinematic) of referentiestations kan de nauwkeurigheid sterk worden verbeterd.
Typische nauwkeurigheid:
| Richting | Nauwkeurigheid |
|---|---|
| Horizontaal | 5 – 10 mm |
| Verticaal | 10 – 20 mm |
Dit maakt GNSS zeer geschikt voor het monitoren van:
- zettingen van ophogingen
- bodemdaling
- constructieverplaatsingen
In combinatie met andere sensoren kan de nauwkeurigheid nog verder worden verbeterd.
Toepassing van GNSS monitoring in de geotechniek
GNSS monitoring wordt tegenwoordig toegepast bij verschillende soorten projecten.
Infrastructurele projecten
Bij de aanleg van wegen, spoorlijnen en bruggen worden vaak zettingsmetingen uitgevoerd om de stabiliteit van de ondergrond te controleren.
Dijkversterkingen
Bij dijkversterkingsprojecten wordt GNSS monitoring gebruikt om mogelijke bewegingen in het dijklichaam vroegtijdig te detecteren.
Ophogingen
Wanneer grote hoeveelheden zand worden aangebracht kan de ondergrond inklinken. GNSS monitoring helpt om deze zettingen nauwkeurig te volgen.
Bouwprojecten
Bij bouwprojecten op slappe bodem kan realtime monitoring helpen om risico’s voor constructies te beperken.
Automatische monitoring met sensoren
Steeds vaker worden GNSS sensoren gecombineerd met andere meetinstrumenten, zoals:
- ultrasone sensoren
- tiltmeters
- waterspanningsmeters
Door verschillende sensoren te combineren ontstaat een completer beeld van het gedrag van de ondergrond.
Bijvoorbeeld:
- GNSS meet de positie van het meetpunt
- ultrasone sensoren meten de hoogte van een ophooglaag
- andere sensoren monitoren grondwater of helling
Deze combinatie maakt moderne geotechnische monitoring systemen zeer krachtig.
Realtime data en dashboards
Een belangrijk voordeel van GNSS monitoring is dat de meetdata automatisch kan worden doorgestuurd naar een online platform of dashboard.
In zo’n dashboard kunnen gebruikers:
- realtime zettingsmetingen bekijken
- grafieken analyseren
- afwijkingen detecteren
- meetpunten op een kaart bekijken
Daarnaast kunnen systemen automatische waarschuwingen genereren wanneer meetwaarden buiten vooraf ingestelde grenzen vallen.
Dit helpt projectteams om sneller te reageren op mogelijke risico’s.

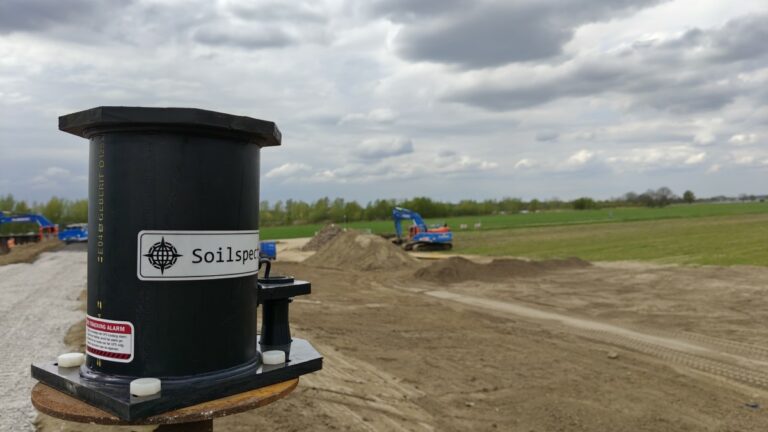

GNSS monitoring en zakbaken
GNSS monitoring kan ook worden toegepast in combinatie met zakbaken. Door een GNSS sensor op een zakbaak te plaatsen kan de zetting van de ondergrond continu worden gemeten.
Hierdoor wordt het traditionele handmatig meten van zakbaken grotendeels geautomatiseerd.
Lees ook ons artikel over
automatisch meten van zakbaken met GNSS monitoring.
De toekomst van geotechnische monitoring
De ontwikkeling van satelliettechnologie, sensoren en dataplatforms zorgt ervoor dat geotechnische monitoring steeds verder digitaliseert.
In de toekomst zullen systemen:
- meer realtime data verzamelen
- automatisch afwijkingen detecteren
- integreren met digitale projectplatforms
Hierdoor kunnen ingenieurs sneller beslissingen nemen en wordt het risico op schade of instabiliteit kleiner.
GNSS monitoring speelt hierin een steeds grotere rol.
FAQ – Veelgestelde vragen over GNSS monitoring
Wat is GNSS monitoring?
GNSS monitoring is een techniek waarbij satellietsignalen worden gebruikt om de positie van een meetpunt continu te bepalen. Hierdoor kunnen bewegingen van de ondergrond nauwkeurig worden gemeten.
Hoe nauwkeurig zijn GNSS zettingsmetingen?
Met moderne GNSS technieken zoals RTK kan een nauwkeurigheid van ongeveer 10 tot 20 millimeter in de hoogte worden bereikt.
Waar wordt GNSS monitoring toegepast?
GNSS monitoring wordt gebruikt bij infrastructurele projecten, dijkversterkingen, bouwprojecten en andere situaties waar zettingen of verplaatsingen van de ondergrond moeten worden gemonitord.
Wat is het voordeel van automatische monitoring?
Automatische monitoring maakt het mogelijk om zettingen continu te volgen. Hierdoor worden veranderingen sneller zichtbaar en kunnen risico’s eerder worden gedetecteerd.
